音视频直播系统方案
2020-09-05音视频直播系统方案
1、 方案说明:

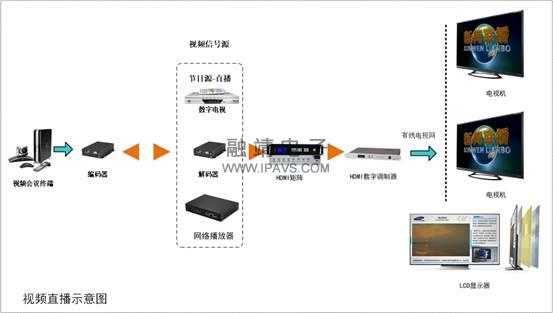

用户希望将各种信号源汇总后,输出到有线电视中,在电视上可以观看到各种视频源的画面。针对客户提出的需求,我们将系统分为三大部分:信号采集、信号处理和信号发布。
1、 信号采集部分:
1.1、主要是将各种信号源进行汇总,比如传统的有线电视、DVD等,这类信号源直接转成HDMI信号后,进入到HDMI矩阵,等待信号处理。
1.2、视频会议作为一路信号源,比较特殊,因为视频会议终端一般都在会议室里面,所以我们在系统中增加了一对音视频编码器,通过网络将视频会议的画面传送到HDMI矩阵。
1.3、用户在需求中提到,信息发布终端的信号同样需要输入到有线电视网。信息发布终端可以直接输出链接HDMI矩阵。同时链接到网络中,这样可以通过网络随时随地发布音视频、通知、欢迎图片、滚动字幕等信息到有线电视网中。
2、 信号处理部分:
2.1、信号处理部分主要是将各路视频信号进行交换处理,通过HDMI矩阵将需要播放的视频画面切换到数字调制器中。通过矩阵的切换,可以任意切换播放源。
3、 信号发布部分:
3.1、信号发布部分主要是将输出HDMI信号,进行调制,输出为标准射频信号,通过有线电视网络链接到各个电视中,实现最终的信号发布。
整个系统,可以灵活组网,信号源任意切换。并预留多余的接口供后续新增加的视频源。
